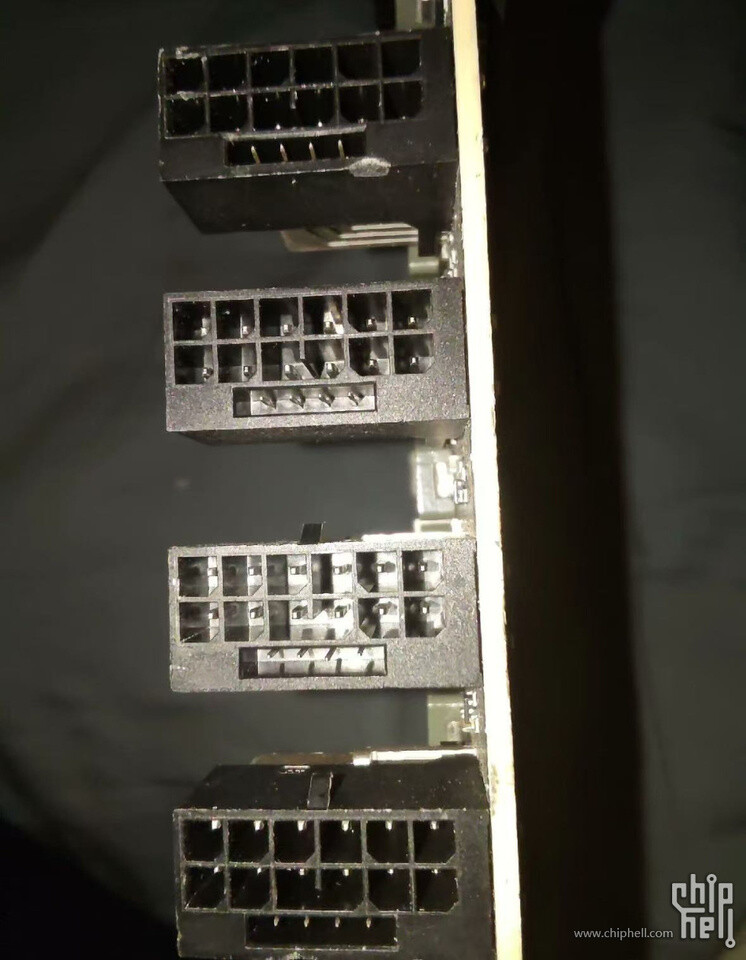

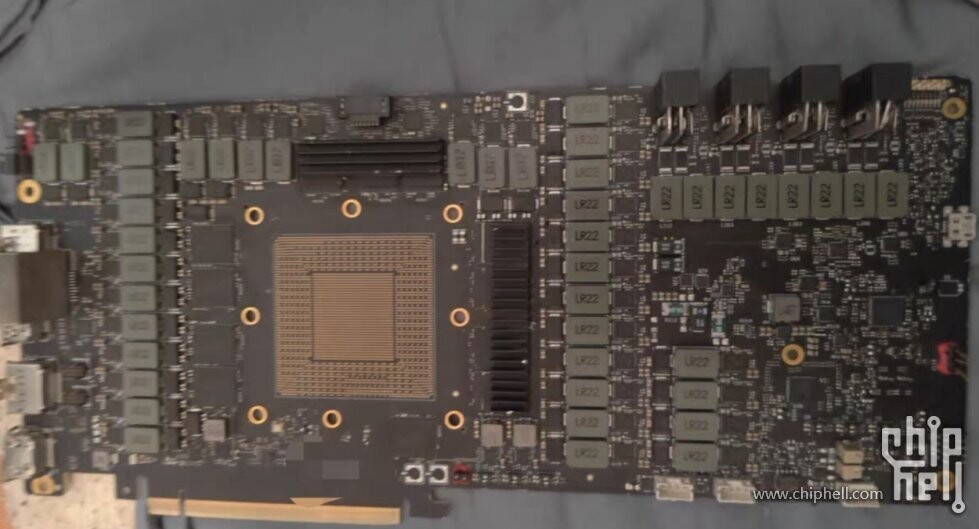

ต้นแบบทางวิศวกรรมล่าสุดเผยให้เห็นการออกแบบระบบจ่ายไฟของ NVIDIA สำหรับ GPU เรือธง RTX 5090 ที่มีขั้วต่อ 12V-2x6 แบบสี่ขั้วที่น่าทึ่ง บอร์ดต้นแบบนี้แม้จะไม่ได้ถ่ายภาพให้สาธารณชนได้เห็น แต่ก็มีความแตกต่างอย่างมากจากเวอร์ชันสุดท้ายที่เรามีในปัจจุบัน การออกแบบขั้วต่อสี่ขั้วมีวัตถุประสงค์หลายประการนอกเหนือจากการจ่ายไฟ ขั้วต่อ 12V-2x6 แต่ละขั้วต่อสามารถจ่ายไฟได้สูงสุดถึง 600 W ต่อกัน ทำให้เกิดเพดานพลังงานตามทฤษฎีที่เกินกว่าข้อกำหนดที่เหมาะสมมาก มีแนวโน้มว่าการนำไปใช้งานจริงจะช่วยให้มีรางแรงดันไฟฟ้าแยกกันและเสถียรภาพของพลังงานที่เพิ่มขึ้น ซึ่งมีความสำคัญต่อ TDP ที่รายงานไว้ที่ 575 W ของการ์ด ซึ่งเพิ่มขึ้น 125 W จากข้อมูลจำเพาะของ RTX 4090 ชิ้นส่วนที่ออกแบบมาเกินจริงนี้เป็นไปตามแนวทางวิศวกรรมในอดีตของ NVIDIA ซึ่งโดยทั่วไปแล้วต้นแบบในช่วงแรกจะมีระบบจ่ายไฟที่ขยายเพิ่มเข้ามาซึ่งได้รับการปรับให้เหมาะสมในภายหลังสำหรับการผลิต



เกิดขึ้นในเวลาที่พอดีกับการพูดถึงอย่างต่อเนื่องเกี่ยวกับความน่าเชื่อถือของขั้วต่อ 12V-2x6 โดยเฉพาะอย่างยิ่งหลังจากความล้มเหลวที่ได้รับการบันทึกไว้ แม้ว่าการออกแบบขั้วต่อสี่ตัวอาจดูมากเกินไป แต่การออกแบบดังกล่าวช่วยกระจายโหลดพลังงานอย่างเท่าเทียมกันมากขึ้นในจุดเชื่อมต่อหลายจุด ซึ่งอาจช่วยแก้ไขปัญหาการรวมความร้อนที่ก่อปัญหาให้กับการใช้งานขั้วต่อตัวเดียวได้ อย่าง ASUS ได้นำโซลูชันการตรวจสอบกระแสไฟฟ้าที่ซับซ้อนมาใช้ในการออกแบบแบบกำหนดเองแล้ว โดยใช้ตัวต้านทานแบบแยกส่วนเพื่อตรวจจับสภาวะกระแสเกินในแต่ละพิน Panzerlied ซึ่งเป็นผู้ปล่อยข้อมูลเกี่ยวกับฮาร์ดแวร์ที่มีชื่อเสียงได้ยืนยันการมีอยู่ของต้นแบบในฟอรัมของจีน ควบคู่ไปกับรูปภาพของตัวอย่างทางวิศวกรรมอื่นๆ ที่มีการทดลองจ่ายพลังงานที่คล้ายคลึงกันใน GPU หลายรุ่น

ที่มา : TechPowerUp
