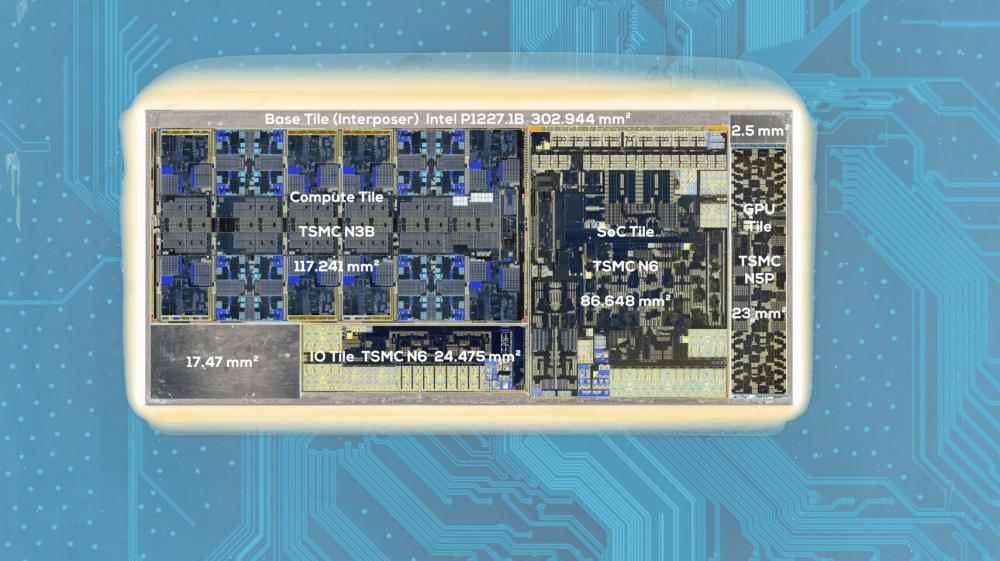

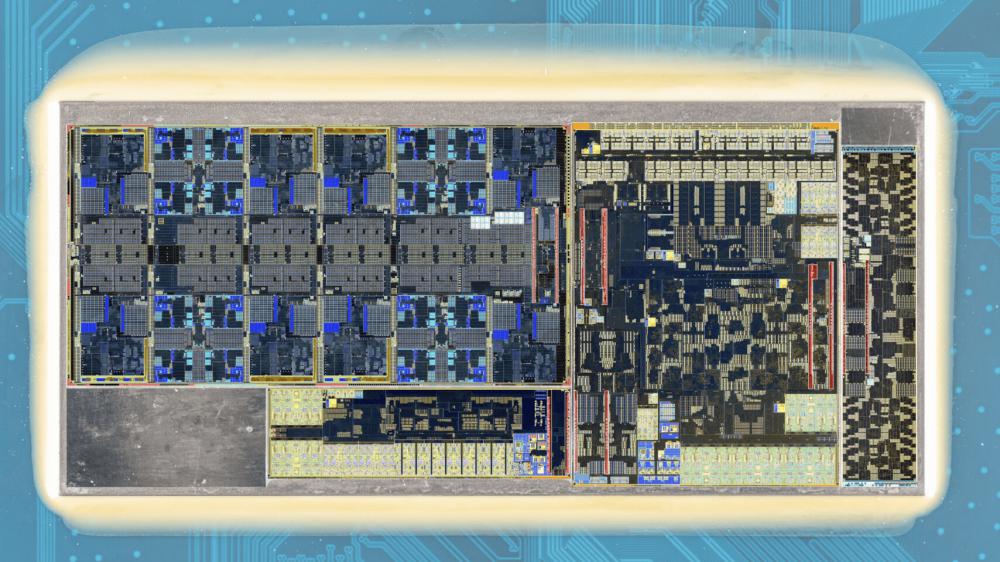

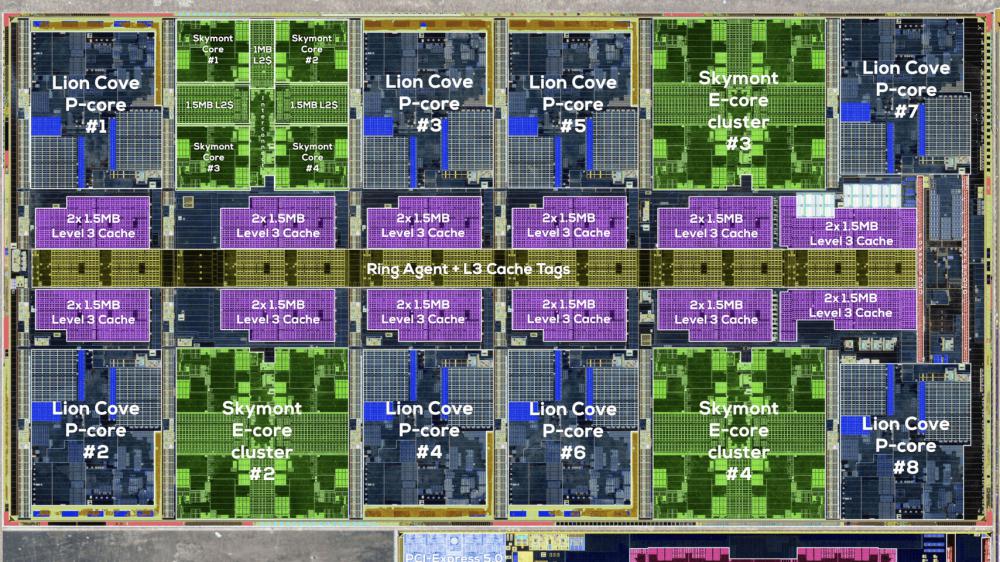

ภาพของโปรเซสเซอร์เดสก์ท็อป "Arrow Lake" ของ Intel ปรากฏบนอินเทอร์เน็ต ซึ่งยืนยันการออกแบบชิปเล็ตที่เรารู้จักมาตั้งแต่เปิดตัว ภาพที่มีคำอธิบายประกอบโดยช่อง YouTube HighYield แสดงให้เห็นการจัดเรียงไทล์สี่ไทล์ที่ติดตั้งบนไดล์ฐานที่ทำด้วยกระบวนการ FinFET 22 นาโนเมตรของ Intel ไทล์การคำนวณอยู่ทางซ้ายบน สร้างขึ้นบนโหนด N3B ของ TSMC และครอบคลุมพื้นที่ 117.24 ตร.มม. ทางขวาคือไทล์ SoC บนโหนด N6 ของ TSMC ซึ่งวัดพื้นที่ได้ 86.65 ตร.มม. และไทล์ GPU ซึ่งมีคอร์ Xe สี่คอร์อยู่ข้างๆ ส่วนการเรนเดอร์ Arc Alchemist ไทล์ I/O ที่มีพื้นที่ 24.48 ตร.มม. บนโหนด N6 เดียวกัน ทำให้กลุ่มที่ด้านซ้ายล่างสมบูรณ์ Intel ได้ออกแบบเลย์เอาต์คอร์ไฮบริดใหม่สำหรับ Arrow Lake โดยเลิกใช้คลัสเตอร์ P‑core และ E‑core ที่แยกจากกัน คอร์ P-core ประสิทธิภาพสูง 4 ใน 8 คอร์จะเรียงรายอยู่ตามขอบด้านนอกของชิป โดยอีก 4 คอร์จะอยู่ตรงกลาง ระหว่างนี้จะมีคลัสเตอร์ E-core ประสิทธิภาพ 4 คลัสเตอร์ โดยคลัสเตอร์แต่ละคลัสเตอร์จะแชร์แคช L2 ขนาด 3 MB บัสริงแคช L3 ขนาด 36 MB ที่รวมกันจะเชื่อมต่อกับคอร์ทุกคอร์ ทำให้ E-core สามารถใช้ประโยชน์จากแคชพูลขนาดใหญ่ได้เป็นครั้งแรก Intel ตั้งเป้าที่จะกระจายความร้อนให้สม่ำเสมอมากขึ้นและเพิ่มประสิทธิภาพการทำงานเบื้องหลัง ไทล์ I/O จะรวมตัวควบคุม Thunderbolt 4, บัฟเฟอร์ PCIe และ PHY ไว้ด้วยกัน ไทล์ SoC ประกอบด้วยเอ็นจิ้นการแสดงผล ตัวเร่งความเร็วสื่อ และตัวควบคุมหน่วยความจำ DDR5 ไทล์ทั้งหมดจะเชื่อมติดกับชิปฐานผ่านเทคโนโลยีการซ้อน Foveros Omni ของ Intel นอกจากนี้ Arrow Lake ยังสะท้อนถึงการเปลี่ยนแปลงในกลยุทธ์การผลิตของ Intel อีกด้วย แผนการใช้งานโหนด 20A ของ Intel ถูกยกเลิกไปเพื่อใช้กระบวนการของ TSMC แทน ทำให้เป็นซีพียูเดสก์ท็อปตัวแรกจาก Intel ที่ต้องพึ่งพาโรงหล่อภายนอกเกือบทั้งหมด ในด้านซอฟต์แวร์ Intel ได้เริ่มเสนอโปรไฟล์ IPO ในระบบที่สร้างไว้ล่วงหน้าที่เลือกไว้แล้ว พรีเซ็ตเหล่านี้จะปรับการตั้งค่า CPU และหน่วยความจำให้เหมาะสมเพื่อเพิ่มประสิทธิภาพโดยไม่มีปัญหาใดๆ และยังคงอยู่ในขีดจำกัดการรับประกัน ในขณะเดียวกัน ตัวเลือกการโอเวอร์คล็อก 200S Boost ดั้งเดิมกำลังเปิดตัวผ่านการอัปเดต BIOS การทดสอบในช่วงแรกแสดงให้เห็นว่า 200S Boost เพียงอย่างเดียวให้ผลลัพธ์ที่ดีขึ้นเล็กน้อย เว้นแต่จะจับคู่กับโมดูล DDR5 ความเร็วสูงมาก ในขณะที่โปรไฟล์ IPO ให้การปรับปรุงที่สม่ำเสมอมากขึ้นด้วยการกำหนดค่าหน่วยความจำ

ที่มา : TechPowerUp
