สวัสดีชาวโอเวอร์คล๊อกโซน แน่นอนว่าการมาของ 12th Gen Intel Core ทำให้จำเป็นต้องมีการเปลี่ยนชิพเซ็ตใหม่เป็น Intel 600 Series ที่ทาง ROG นั้นได้เตรียมพร้อมกับเมนบอร์ดการใช้งานทั่วไป จนมาถึงเมนบอร์ดเกมมิ่งสายโหด ที่วันนี้เราจะมาทดสอบ ROG MAXIMUS Z690 HERO ด้วยการออกมาในปี 2021 (ถ้าเป็นรถยนต์ต้องเรียกว่าปี 2022 แล้ว) ทำให้การอัพเกรดเพิ่มเติมในการใช้อุปกรณ์บนบอร์ด และ การใช้งานในตัวนั้นมากันอย่างจัดเต็ม บางทีก็คิดว่ามันมากกว่าเมนบอร์ดเกมมิ่งไปแล้ว ROG คงได้ใส่ฟีเจอร์ที่เข้ามาจับกลุ่มของผู้ใช้งานคอมพิวเตอร์ประสิทธิภาพสูงทำงานเฉพาะทาง ในเมบอร์ดที่มีความเป็นเกมมิ่ง ที่ต้องการเมนบอร์ดที่เน้นถึงอุปกรณ์เกรดคุณภาพดี เพื่อความทนทานในการใช้งาน รองรับการใช้งานต่อเนื่องไม่หยุดพักได้อย่างเชื่อมั่นได้

Package & Bundled



แพคเกจสีสันดูโดดเด่นสะดุดตาด้วยสีดำตัดสีแดงบ่งบอกความเป็นตระกูล ROG ในระดับเรือธง ของในชุดที่จะมีรายการตามข้างล่าง

Cables
1 x RGB extension cable
3 x SATA 6G cables
1 x 3-in-1 Thermistor cables pack

Miscellaneous
1 x ASUS Wi-Fi moving antennas
2 x M.2 SSD screw package(s)
1 x Q-connector
1 x ROG key chain
1 x ROG Graphics card holder
1 x ROG logo plate stickers
1 x ROG screwdriver
1 x ROG stickers
1 x ROG thank you card

Installation Media
1 x USB drive with utilities and drivers

Documentation
1 x User manual


มันไม่ใช่ USB Flash Drive สำหรับใช้เก็บข้อมูลทั่วไป แต่มันคือ Flash Drive ที่บรรจุ Driver และ โปรแกรมการใช้งาน

ในการใช้งานร่วมกับ SSD NMVe PCIe 5.0 มีความจำเป็นต้องใช้การ์ดติดตั้ง SSD เพิ่ม โดยในชุดจะมี ROG Hyper M.2 มาให้ใช้งาน เท่ากับกว่าต้องโดนแบ่งเลนการเชื่อมต่อของกราฟฟิกการ์ดไป ไหนๆก็ไหนๆแล้ว ติดตั้งเอาให้คุ้ม สองตัวเลย จะได้มีเสียเลนเปล่าๆ


Design & Detail

ธีมของเมนบอร์ดที่มาด้วยสีดำดูดัน ที่มีความเป็นแบบฉบับของ ROG อย่างชัดเจน จะมีการปรับดีไซน์จากยุคที่แล้ว ด้วยความเป็นเมนบอร์ดธีมสีดำเลยดูไม่ต่างมาก แต่ถ้ามองดีๆก็มีความแตกต่างไปตามยุคสมัย เล่นลวดลายที่ดูสวยงามมากขึ้น ตอกย้ำความเป็น ROG  ซึ่งการออกแบบที่มีฮีทซิงค์ครอบเต็มพื้นที่ เพื่อการระบายความร้อนภาคจ่ายไฟในจุดสำคัญได้อย่างดีเยี่ยม เราจะเห็นได้ว่าฮีทซิงค์ระบายความร้อนภาคจ่ายไฟ และ จุดสำคัญ แม้ว่าจะเป็นโมเดล Hero ก็ยังใส่มาอลังการ การจัดวางอุปกรณ์บนเมนบอร์ดที่ถือว่าอัดแน่นมาก ครบเครื่องการใช้งานบนเมนบอร์ด เกรดคุณภาพอุปกรณ์พวกภาคจ่ายไฟต่างๆ ที่ทาง ASUS นั้นได้มีความจัดเต็มในการเลือกใช้อุปกรณ์ทนทานต่อการใช้งานต่อเนื่อง เพื่อให้สามารถรองรับการใช้งานหนักต่อเนื่อง หรือ การโอเวอร์คล็อกได้อย่างเต็มตัวโดยไม่ต้องเกรงใจเมนบอร์ด


จาก PCB สีดำผิวด้าน เป็นขนาด ATX การเก็บงานและรายละเอียดต่างๆทำออกมาดีตามสไตล์ของ ASUS

ซีพียูที่รองรับนั้น LGA1700 หรือ 12th Gen Intel Core ที่การออกแบบของ PCB ROG ได้เพิ่มการรองรับชุดระบายความร้อน LGA1200/115X เข้าไปด้วย ส่วนตัวเท่าที่ลองใช้งานมา เหมาะกับชุดระบายความร้อนแบบร้อยน็อตยึด ถ้าเป็รแบบคลิปคล็อกไม่ค่อยแนะนำเท่าไรนัก แต่ก็พอใช้งานได้ ภาคจ่ายไฟสำหรับ CPU 20+1 เฟส มากันอย่างจัดเต็ม รองรับปลั๊ก 12V ATX 8 + 8 Pin ด้วย Connecter ProCool II ช่วยเรื่องเสถียรภาพของการจ่ายรับพลังงาน เตรียมพร้อมกับการใช้งานคอมพิวเตอร์ประสิทธิภาพสูงทั้งการทำงาน การเล่นเกม รวมไปถึงการโอเวอร์คล็อกได้อย่างเต็มรูปแบบ ตัวภาคจ่ายไฟที่ทาง ROG นั้นได้ใช้เทคโนโลยี Teamed Power Stage Design พูดง่ายๆว่ามันมีตัวควบคุมพลังงาน 2 ชุด ซึ่งจะทำให้การจ่ายพลังงานมีความต่อเนื่องทุกท่วงท่าในการใช้งาน โดยไฟที่จ่ายให้ซีพียูจะมีเสถียรภาพและมั่นคงในการจ่ายพลังงาน ที่ยังมีการติดตั้งฮีทซิงค์อลูมิเนียมสีดำสำหรับภาคจ่ายไฟแบ่งเป็นสองท่อน ที่เชื่อมต่อท่อฮีทไปท์ช่วยกันระบายความร้อน ประกบกับ I/O Cover ที่ช่วยเพิ่มความสวยงามหรูหรา


สล็อตติดตั้งแรมนั้นจะเป็นแบบมาตรฐาน โดยเมโมรีที่รองรับนั้นเป็นชนิด DDR5 ตามยุคสมัยที่เปลี่ยนไปของ 12th Gen Intel Core  โดยรองรับการติดตั้งเมโมรีแบบ Dual Channels สูงสุดที่ 128GB ในเรื่องการโอเวอร์คล็อกความเร็วที่รองรับสูงสุดระดับ 6400+ Mhz ความเร็วสูงสุดของเมนบอร์ดตระกูลนี้เอาไปแตะระดับนี้แบบสถิติโลกได้สบาย ขึ้นกับฝืมือในการปรับจูน และ ของที่ใช้ร่วมในระบบ


สล๊อต PCI-Express x16 5.0 สองสล็อต ที่มีการเสริมความแข็งแรงด้วย Safe Slot เป็นการสื่อสารผ่าน CPU สุดท้ายกับ PCI Express 4.0 x4 หนึ่งสล็อต โดยสล็อตการ์ดจอตัวหลักมีเทคโนโลยีใหม่ที่ผมคาดไม่ถึง กับปุ่มปลดล็อกการ์ดที่ในการใช้งานปกติจะมีปัญหาในการดันขาล็อกสล็อต PCI Express อย่างมา มันช่วยประโยชน์ได้จริง ใครเล่นฮีทซิงค์ตัวใหญ่โตน่าจะชอบมาก


M.2 บนเมนบอร์ดมีมาให้ใช้งาน 3 Slot รองรับ SSD ขนาด 2280 แบบ NVMe PCIe 4.0 PCIe 3.0 และ SATA ได้ ในการติดตั้งควรดูลายบน PCB หรือ คู่มือให้ดี ฮีทซิงค์ระบายความร้อนมีมาให้ใช้งาน SSD ทุกตัว แถมรองรับการเชื่อมต่อ Raid  0/1/5 ด้วยนะ

พอร์ต SATA III 6GB/s จะมีมาทั้งหมดหกพอร์ตบนเมนบอร์ด เป็นการควบคุมโดยชิพเซ็ต Intel Z690 รองรับการเชื่อมต่อ RAID 0 5 1 และ 10 ฮีทซิงค์อลูมิเนียมสีดำ พร้อมโลโก้ ROG ลงเส้นเป็นจุดๆตามยุคสมัย สวยงาม โดดเด่น แต่ยังคงมีสไตล์ตามสมัย 2022


จุดสำหรับการเชื่อมต่อ Bracket Port USB 3.2 Gen 1 และ Gen 2 ปุ่มที่เห็นนั้นเป็นปุ่มสำหรับการปลดล็อกสล็อตการ์ดจอตัวหลัก


ปุ่มพาวเวอร์ และ Flex Key (สามารถปรับการใช้งานเพิ่มได้ในไบออส) วางจุดที่สะดวกต่อคนเล่นนอกเคสเป็นอย่างมาก พร้อมกับ Retry Button ที่สะดวกต่อการโอเวอร์คล็อก LED DeBug Code และ QLED มีมาครบถ้วน ที่สำคัญสำหรับคนรักแสงสี จุดเชื่อมต่อไฟ RGB แบบ 5v หรือ Address RGB พร้อมรองรับการเชื่อมต่อพัดลมมาอย่างจัดเต็ม


จุดสำหรับการเชื่อมต่อ RGB 12 V ,Address RGB 5V  และ รองรับการเชื่อมต่อพัดลมมาอย่างจัดเต็ม


สำหรับสายแมวน้ำ การรองรับการเชื่อมต่อปั๊มน้ำได้ และ การวัด Flow ต่างๆ ถ้ามีที่เปิด LN2 แล้ว สวิทซ์ Slow Mode มันก็พร้อมลุยแล้ว แต่อย่าลืมว่านี่คือโมเดล Hero ยังไม่สูงสุดจาก ROG


ในส่วนระบบเสียงออนบอร์ด ROG SupremeFX ด้วยชิพ ALC4082 เบอร์สั่งพิเศษจาก Reaktek พร้อมกับการใช้คาปาซิเตอร์ใช้ Nichicon Find Gold ใที่สำคัญมันถูกติดตั้ง ESS SABRE9018Q2C เพื่อคุณภาพเสียงที่ดีกว่าระบบเสียงออนบอร์ดของเกมมิ่งเมนบอร์ดทั่วไปอย่างเด่นชัด

Back Panal I/O Ports

< < < Specifications > > >



ในส่วนระบบการใช้งานออนบอร์ดนั้นจะมี 2.5 Gbps Ethernet ด้วยชิพจาก Intel i225-V ถัดมากับ WiFi 6E + Bluetooth 5.2 ด้วยโมดูล Intel AX210 พร้อมกับ SATA Controler เผื่อใครที่ยังใช้ SSD/HDD แบบ SATA อยู่ และ Thunderbolt 4 การเชื่อมต่อประสิทธิภาพสูงแห่งยุค


แสงไมต้องเยอะมาก แต่ก็ดูสวยงามเข้ากับความดุดันของเมนบอร์ด แสงสีที่ออกมาทำให้ลายเป็นจุดๆ ที่คล้ายกับโลโก้ ROG ที่อยู่บริเวณชิพเซ็ต การปรับแต่งรองรับการใช้งานร่วมกับ Softtware ของเมนบอร์ด พร้อมกับอุปกรณ์ RGB และ แรมที่รองรับ ปรับให้ออกมาในธีมเดียวกันก็ดูสวยงามดี


System Setup

Performance Test




































Overclocking

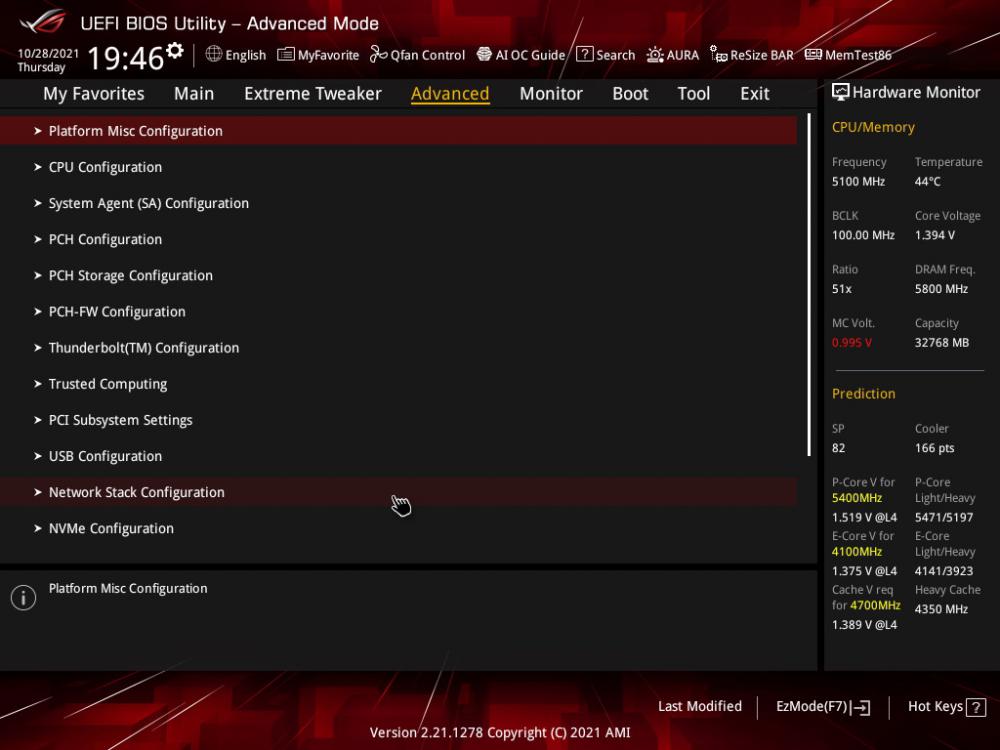

พูดถึงการโอเวอร์คล็อกกันบ้าน ซึ่ง 12th Gen Intel Core จะมีความละเอียดในการปรับแต่งมากขึ้น BLCK กับ PCIe แยกกัน ปรับกันได้ง่ายไม่ต้องกลัวการ์ดจอและอุปกรณ์ออนบอร์ด (เช่นแลนและอื่้นๆ) ลาโลก เอาเป็นว่าถ้าพอมีความรู้ในการโอเวอร์คล็อกอยู่แล้วมานั่งทำความเข้าใจกันหลายๆจุดกันใหม่หมด ลองลากๆเดาๆ ปรับมั่วไปแบบกลัวซีพียูลาโลก ประมาณ 5.4-5.5 แบบ All Core ไปได้ ถ้าระบบระบายความร้อนดีพอ ในระดับสถิติโลกที่มีผลโชว์ออกมาล่าสุด เค้าลากกันไปเกือบ 7 Ghz แล้วครับ ในส่วนของการลาก BCLK นั้นช่วยเพิ่มประสิทธิภาพการทำงานของ Memory Cache L1-L3 ได้น่าสนใจ ในภาพจะเห็นได้ว่าผมลดตัวคูณ CPU และ Cache ลง ให้ความถี่สัญญาณนาฬิกาใกล้เคียงกัน ซึ่งอันที่จริงผมจูนให้ทั้ง P-Core และ E-Core ความเร็วใกล้เคียงมาตรฐาน แต่ Cache ความเร็วต่ำกว่ามาตรฐาน ด้วยซ้ำ เพราะมันบูตไม่ติด ติดก็จอดำ ก็ไม่แน่ใจว่าผมยังจูนอะไรไม่ถูกจุดหรือเปล่า เพราะนั่งลองเล่นมั่วๆไปเรื่อย ยึดพื้นฐานที่บัสแรมใกล้เคียงกัน โดยส่วนตัวเครื่องที่ผมใช้ทำงานจริง สมัยก่อนชอบลากบัส 3XX ใช้งาน 24/7 เดี๋ยวนี้ก็ลากซีพียูกันนิดๆหน่อยๆ เพราะมันแรงอยู่แล้ว แต่ไปเค้นบัสแรมสูงๆ และ Uncore (Cache) โหดๆ เปิด 24/7 แล้วเสถียร ใช้งานเนียนๆไม่มีปัญหาอะไร การโอเวอร์คล็อกแรม DDR5 ยังเป็นเรื่องใหม่มากนักสำหรับผม แค่ปรับไฟลากเบื้องต้นยังเอ๋อ เพราะแค่ไฟเลี้ยงแรม มันไม่ได้ปรับเพียงค่าเดียว นี่เป็นแรม DDR5 ลับ ที่มีผู้ส่งมาให้ผมทดลองเล่น ยังไม่มีเปิดตัวในตลาดโลก (ตอนที่ผมนั่งเขียนบทความนี้) ก็ลากกันไปที่บัส 6400 Mhz ใช้งานจริงระดับ 24/7 ไม่มีปัญหาอะไร



Conclusion


         ROG MAXIMUS Z690 HERO จากภาพลักษณะของตัวเมนบอร์ดที่เราได้เห็นไปนั้น มันแสดงถึงการออกแบบของเมนบอร์ดที่ออกมาเตรียมรับความเปลี่ยนแปลงของเทคโนโลยีตามยุคสมัยจากการเปิดตัวของ 12th Gen Intel Core ซึ่งสิ่งที่ ROG นั้นได้ใส่เข้ามากับเมนบอร์ดตัวนี้เรียกได้ว่าครบถ้วนตามประสบการณ์การใช้งานที่ทาง Intel นั้นได้ผลักดันให้ผู้ใช้งานควรจะได้รับกับคอมพิวเตอร์ส่วนบุคคลในยุค 2021-2022 ที่ ROG MAXIMUS Z690 HERO ภายลักษณ์นั้นอาจจะดูเป็นเกมมิ่ง แต่การออกแบบในจุดต่างๆที่ทาง ROG นั้นให้มันเป็นเมนบอร์ดที่สามารถเตรียมพร้อมกับการเป็นคอมพิวเตอร์ระดับเมนสตรีมประสิทธิภาพสูงไม่ว่าจะเป็นการทำงาน การเล่นเกม หรือ การใช้งานในระดับ Mega-Tasking ที่คอมพิวเตอร์ไม่ได้จำเป็นต้องทำงานหลักได้เพียงงานเดียว ความสามารถในการโอเวอร์คล็อกที่ ROG MAXIMUS Z690 HERO อาจไม่ใช่ประเด็นหลักถ้าเทียบกับพื้นน้องของมันที่ออกมาในยุค แต่ด้วยความเป็น ROG ที่ออกแบบการโอเวอร์คล็อกได้ดี มีเทคโนโลยี Ai เข้ามาช่วยคิดวิเคราห์การโอเวอร์คล็อกให้เหมาะสม พร้อมยังสามารถวิเคราห์คุณภาพซิลิคอนของตัวซีพียูได้อีกด้วย ส่วนราคาเมนบอร์ดช่วงนี้ทำใจกันครับ เพราะวัตถุดิบที่ใช้สร้างเมนบอร์ดมันราคาขึ้นทั่วโลก อย่างเช่นทองแดง อุปกรณ์ชิพควบคุมต่าง และ คาปาซิเตอร์ ที่ส่วนตัวผมเองสั่งมาโมเครื่องเสียงก็เจอราคาขึ้นไปบ้าง ก็ไม่แปลกนักที่เมนบอร์ดในยุค 12th Gen Intel Core ถ้าเทียบตามระดับของโมเดลราคามันถีบตัวสูงขึ้น ก็ลองตัดสินใจดูตามงบประมาณที่พร้อมจ่าย เพราะถ้าจะเล่น 12th Gen Intel Core พร้อมกับเมนบอร์ด ROG MAXIMUS Z690 HERO ก็จะต้องเพิ่มงบประมาณในส่วนแรม DDR5 กันอีกด้วย ถ้าจะอัพเกรดนอกนั้นยังพอใช้ของเดิมที่มีได้อยู่ สำหรับวันนี้ผมก็ต้องขอลากันแต่เพียงเท่านี้ สวัสดีครับ

Price :  N/A บาท
Special Thanks : ASUSTek Computer (Thailand) Co.,Ltd.
