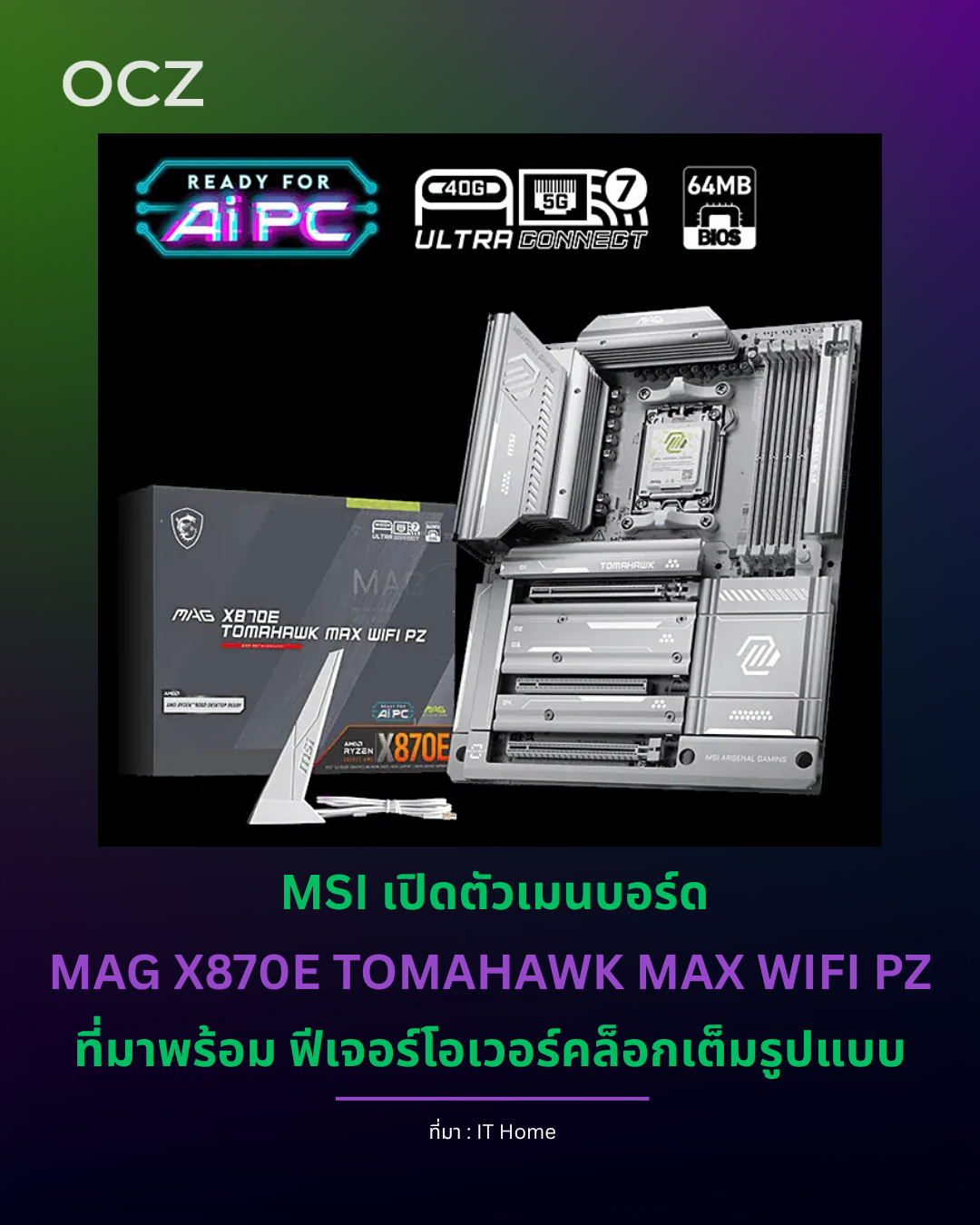

MSI เปิดตัวเมนบอร์ด MAG X870E TOMAHAWK MAX WIFI PZ อย่างเป็นทางการบนเว็บไซต์หลักของบริษัท
เมนบอร์ดรุ่นนี้เป็นแบบ ATX ติดตั้งพอร์ตด้านหลัง (Rear-mounted) มาพร้อมโทนสี เทาเงิน (Silver-Gray) และติดตั้ง OC Engine ซึ่งเป็นตัวสร้างสัญญาณนาฬิกาภายนอก (External Clock Generator) เพื่อรองรับการ โอเวอร์คล็อกซีพียูได้เต็มประสิทธิภาพ

สเปกโครงสร้างและพลังงาน

MAG X870E TOMAHAWK MAX WIFI PZ ถูกออกแบบด้วย แผ่น PCB ระดับเซิร์ฟเวอร์ 8 ชั้น (8-layer, 2oz Copper Server-grade)
มาพร้อมกับระบบจ่ายไฟ 14+2+1 เฟส (ใช้ 80A SPS DrMOS สำหรับภาคจ่ายไฟหลักของซีพียู)
เชื่อมต่อไฟเลี้ยงซีพียูแบบ 2 ช่อง EPS 8-pin, มี ช่อง PCIe แบบปลดล็อกเร็ว (Quick-release PCIe slots),
แผ่นซิลิโคนระบายความร้อนภาคจ่ายไฟ 7W/m·K thermal pad, และไฟแสดงสถานะปัญหา EZ Debug LED ที่รวมอยู่ตรงกลางบอร์ด

การขยายและสล็อตต่าง ๆ

เมนบอร์ด “Tomahawk Missile” ตัวนี้มาพร้อมกับ

• สล็อต PCIe แบบเต็ม 3 ช่อง

• สล็อต M.2 สำหรับ SSD ทั้งหมด 4 ช่อง

• รองรับการเชื่อมต่อเครือข่าย แบบมีสาย 5GbE และ ไร้สาย Wi-Fi 7 (320MHz)

รายละเอียดสเปกหลัก

หน่วยความจำ (Memory):

• 4× DDR5 Non-ECC UDIMM

• รองรับความเร็วสูงสุด 8400MT/s (เมื่อใช้กับซีรีส์ Ryzen 9000)

สล็อต PCIe:

• 1× PCIe 5.0×16 (เชื่อมตรงจากซีพียู)

• 1× PCIe 3.0×1 (มาจากชิปเซ็ต, แต่ช่องเป็นแบบเต็มความยาว)

• 1× PCIe 4.0×4 (มาจากชิปเซ็ต, ช่องเต็มความยาวเช่นกัน)

ที่เก็บข้อมูล (Storage):

• 1× M.2 22110/2280 PCIe 5.0×4 (จากซีพียู) รองรับ NVMe

• 1× M.2 2280/2260 PCIe 5.0×4 (จากซีพียู) NVMe — แชร์แชนเนลกับพอร์ต USB4 ด้านหลัง

• 2× M.2 2280/2260 PCIe 4.0×4 (จากชิปเซ็ต) NVMe

• 4× SATA III 6Gbps

เครือข่าย (Network):

• แบบมีสาย: Realtek RTL8126 รองรับ 5GbE

• แบบไร้สาย: รองรับ Wi-Fi 7 (320MHz) และ Bluetooth 5.4

เสียง (Audio):

• ชิปเสียง Realtek ALC4080 CODEC

พอร์ตเชื่อมต่อภายนอก (External I/O)

Onboard Header:

• 4× USB 2.0 (480Mbps)

• 4× USB-A 5Gbps

• 1× USB-C 20Gbps

พอร์ตด้านหลัง (Rear I/O):

• 1× HDMI 2.1 FRL

• 2× USB4 40Gbps (รองรับ DP 1.4 Alt Mode)

• 2× USB-A 10Gbps

• 3× USB-A 5Gbps

• 4× USB-A 2.0 (480Mbps)

• 1× USB-C 10Gbps

• 1× RJ45 (5GbE)

• ช่องต่อเสา Wi-Fi จำนวน 2 ช่อง

• 1× S/PDIF-out

• 2× ช่องเสียง (Audio Jack)

สรุปสั้น ๆ:
เมนบอร์ด MSI รุ่นนี้ออกแบบมาเพื่อคอเกมเมอร์และสายโอเวอร์คล็อกโดยเฉพาะ —
ทั้งแผ่น PCB คุณภาพระดับเซิร์ฟเวอร์, ภาคจ่ายไฟจัดเต็ม, ระบบเชื่อมต่อความเร็วสูง Wi-Fi 7 และ USB4 ครบชุด ถือเป็น “ตัวแรงรุ่นใหม่” สำหรับแพลตฟอร์ม AMD Ryzen 9000 Series ที่เน้นทั้ง ประสิทธิภาพ + เสถียรภาพ + ความพรีเมียมในดีไซน์

ที่มา: IT Home
