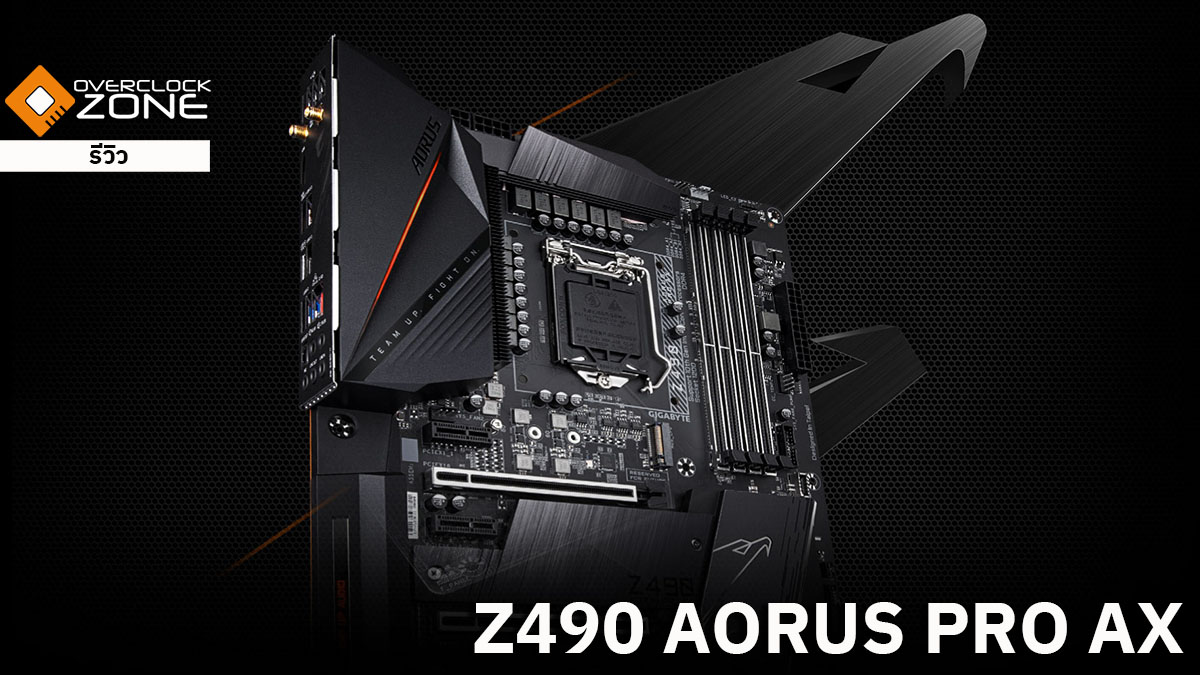

สวัสดีชาวโอเวอร์คล๊อกโซน เมนบอร์ดชิพเซ็ต Intel Z490 คู่บุญในยุค 10th Gen Intel Core ถึงแม้จะมีเมนบอร์ดชิพเซ็ต H470 B460 และ H410 แต่เมนบอร์ดชิพเซ็ต Z490 ที่ยังคงมีความน่าสนใจ ด้วยราคาแล้วเราจะเห็นได้กับการออกแบบจากผู้ผลิตจะมีการใส่ฟีเจอร์และการใช้งานมาอย่างครบเครื่องในยุค 2020 กัน โดย Z490 AORUS PRO AX เกมมิ่งเมนบอร์ดจากผู้ผลิตอย่าง GIGABYTE ที่เมนบอร์ดตัวนี้นั้นจะเน้นการใช้งานสายเกมมิ่ง ด้วยการออกแบบที่จะลดดีกรีความโหดลงไปบ้าง แต่ทางด้านฟีเจอร์การใช้งานต่างๆ Z490 AORUS PRO AX ที่ยังมาพร้อมกับความครบเครื่องในการใช้งาน ในยุค 10th Gen Intel Core
การออกแบบของตัวเมนบอร์ดที่เตรียมพร้อมรองรับกับซีพียูยุคใหม่ที่จะมีเทคโนโลยี PCIe 4.0 ที่เป็นการออกแบบใส่ส่วนของลาย PCB ที่ทำให้เตรียมรองรับเทคโนโลยีใหม่ ที่คาดว่าน่าจะมาในยุค 11th Gen Intel Core
Package & Bundled
แพคเกจที่ดูสวยงามโดดเด่นบ่งบอกความเป็น AORUS อย่างชัดเจน ทางด้านอุปกรณ์ทีให้มาในกล่อง สาย SATA ,สายเซ็นเซอร์วัดความร้อน ,เสาอากาศ Wi-Fi + Bluetooth ,แผ่นโปรแกรมการติดตั้ง และ คู่มือการใช้งาน
Design & Detail
ธีมของเมนบอร์ดที่มาด้วยธีมสีดำเกือบทั้งเมนบอร์ด การใส่อุปกรณ์ต่างๆลงเมนบอร์ดรุ่นนี้จัดได้ว่าอัดแน่นกันพอสมควร ทางด้านเกรดของอุปกรณ์ที่ใช้จุดต่างๆเรียกได้ว่าจัดเต็มมากกับเมนบอร์ดของค่าย GIGABYTE
จาก PCB สีดำผิวด้าน เป็นขนาด ATX การเก็บงานและรายละเอียดต่างๆทำออกมาดีครับ
ซีพียูที่รองรับนั้น LGA1200 10th Gen Intel Core ภาคจ่ายไฟมาแบบ 13 เฟส ที่ออกแบบมาพร้อมกับคล็อกเพิ่มความแรงภายหลัง มีปลั๊ก 12V ATX 8 + 4 Pin ทางด้านฮีทซิงค์ระบายความร้อน Fins-Array II และ ฮีทซิงค์อลูมิเนียมสีดำ โดยผนวกกับ Direct-Touch Heatpipe II โดยภาคจ่ายไฟมีการใช้คาปาซิเตอร์ Tantalum Polymer เป็นเกรดคุณภาพสูงขึ้น เราจะเห็นได้กับเมนบอร์ด Server หรือ Workstation
สล็อตติดตั้งแรมนั้นจะเป็นมีเกราะเสริมความแข็งแรง โดยเมโมรีที่รองรับนั้นเป็นชนิด DDR4 ตามมาตรฐานของ LGA1200 โดยรองรับการติดตั้งเมโมรีแบบ Dual Channels สูงสุดที่ 128GB ความเร็วที่รองรับสูงสุด 5000+ Mhz ความเร็วสูงสุดที่รองรับจะแตกต่างกันตามหน่วยประมวลผลกลางที่ติดตั้งเข้าไป แต่มันยังรองรับการโอเวอร์คล็อกเพิ่มเติมตามตามความเป็นไปได้ของอุปกรณ์ร่วมระบบ
สล๊อต PCI-Express x16 3.0 สองสล็อต ที่มีการเสริม Ultra Durable PCIe Armor และ อีก 1 สล็อตแบบปกติ รองรับการติดตั้งกราฟฟิกการ์ด AMD Crossfire และ NVIDIA SLI ในส่วน M.2 จำนวน 2 สล๊อต ที่รองรับการติดตั้งสูงสุด 22110 รองรับ SSD PCI-e สูงสุด 3.0 x4 และ SATA III 6Gb/s พร้อมกับฮีทซิงค์ระบายความร้อน SSD M.2 ทั้งสอง 2 ตัว
ในจุดนี้จะเป็นการออกแบบเตรียมรอไว้กับ SSD M.2 PCIe 4.0 รองรับได้ขนาดสูงสุด 2280 ซึ่งจากที่ผมลองเสียบดูระบบมองไม่เห็น SSD นะครับ ไม่แน่ใจว่าปัญหานี้เกิดขึ้นจาก BIOS หรือไม่นะครับ
พอร์ต SATA III 6GB/s จะมีมาทั้งหมดหกพอร์ตบนเมนบอร์ด เป็นการควบคุมโดยชิพเซ็ต Intel Z490 รองรับการเชื่อมต่อ RAID 0 1 5 และ 10 ฮีทซิงค์อลูมิเนียมสีดำที่จะมีฝาครอบเป็นธีมของเมนบอร์ด รับหน้าที่ระบายความร้อนชิพเซ็ต Intel Z490
จุดสำหรับการเชื่อมต่อ Port USB 3.2 มาทั้ง Gen 1 และ Gen 2
จุดสำหรับการเชื่อมต่อต่างๆ ในจุดนี้จะมี Bracket Port USB 2.0 ทางด้านการเชื่อมต่อ RGB มีทั้ง 12V และ Address 5V

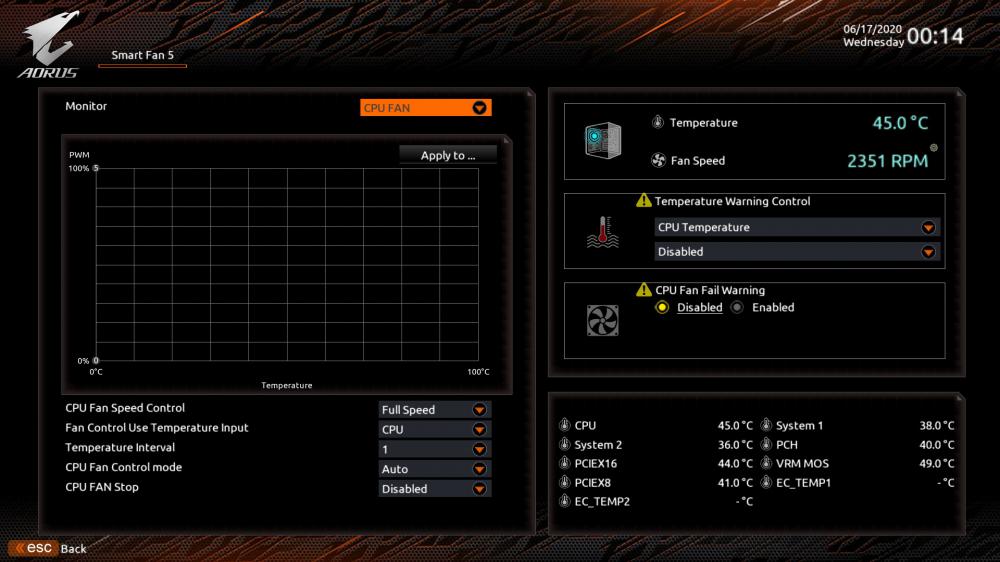

ปุ่ม QFlash ที่ช่วยอัพเดทไบออส โดยไม่ต้องใส่ซีพียู เพียงมีแค่พาวเวอร์ซัพพลาย การติดตั้งพัดลมที่ออกแบบมากระจายรอบๆเมนบอร์ด ใครเล่นชุดน้ำแบบ 2 หรือ 3 ตอน จัดสายได้สะดวกขึ้น
ในส่วนระบบเสียงออนบอร์ดด้วยชิพ Realtek ALC1220-VB ทางด้านสเป็คระบุรองรับการถอดรหัสเสียงที่มีการเข้าระหัส DSD ด้วยครับ พร้อมกับการใช้คาปาซิเตอร์ใช้ WIMA และ nippon chemi-con ใครเล่นเครื่องเสียงระดับ Hi-End รู้จักกันดี ระบบเสียงยังมาแบบจัดเต็มแม้ไม่ใช่รุ่นใหญ่
Back Panal I/O Ports
< < < Specifications > > >
ในส่วนระบบเสียงออนบอร์ดใช้ชิพ Realtek ALC1220-VB ทางด้านเครือข่ายแบบด้วยการเชื่อมต่อด้วยสายแลน 2.5Gb ใช้ชิพ i225 จาก Intel
การเชื่อมต่อไร้สายมาตรฐาน Wi-Fi 6 ด้วยชิพ Intel AX201 เชื่อมต่อเครือข่ายไร้สายได้ความเร็วระดับ Gigabit
การปรับแต่งแสงสี ที่สามารถทำได้จากฟีเจอร์ RGB Fusion 2.0
RGB Fusion 2.0 จากไฟที่ตัวบอร์ดยังปรับแต่งได้ร่วมกับ RGB 12V และ Address 5V ที่ติดตั้งกับจุดเชื่อมต่อบนเมนบอร์ด
System Setup
ระบบที่ใช้ในการทดสอบ
- CPU : Intel Core i5-10600K
- VGA : NVIDIA Geforce RTX2070 Super FE
- Memory : G.Skill Trident Z Royal F4-4000C17D-16GTRSB
- CPU Cooler : Siliverstone PF240-ARGB
- SSD : Intel SSD 600P 256GB
- PSU : FSP 1200 Watt
- OS : Windows 10 Pro (1909)
บรรยากาศขณะการทดสอบ

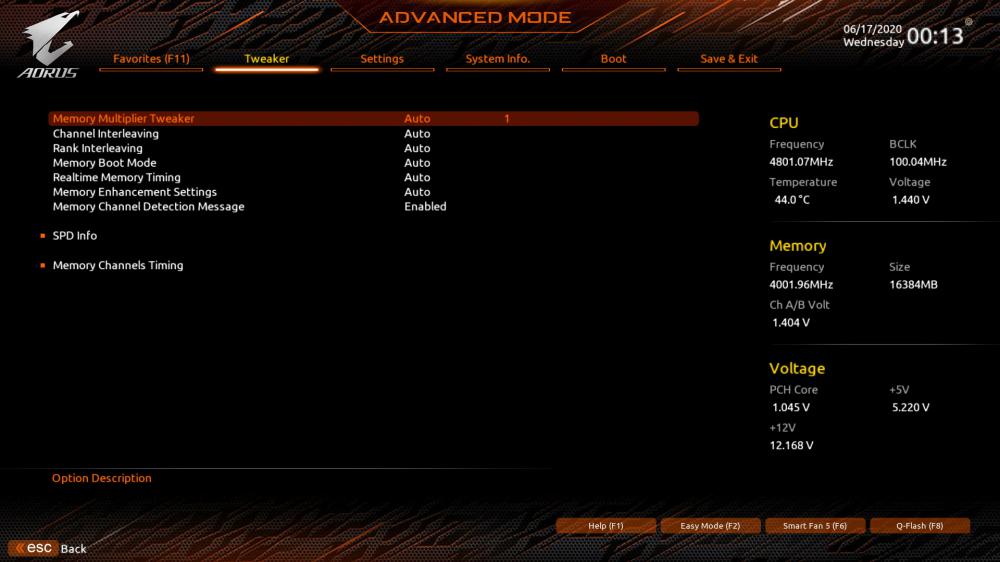

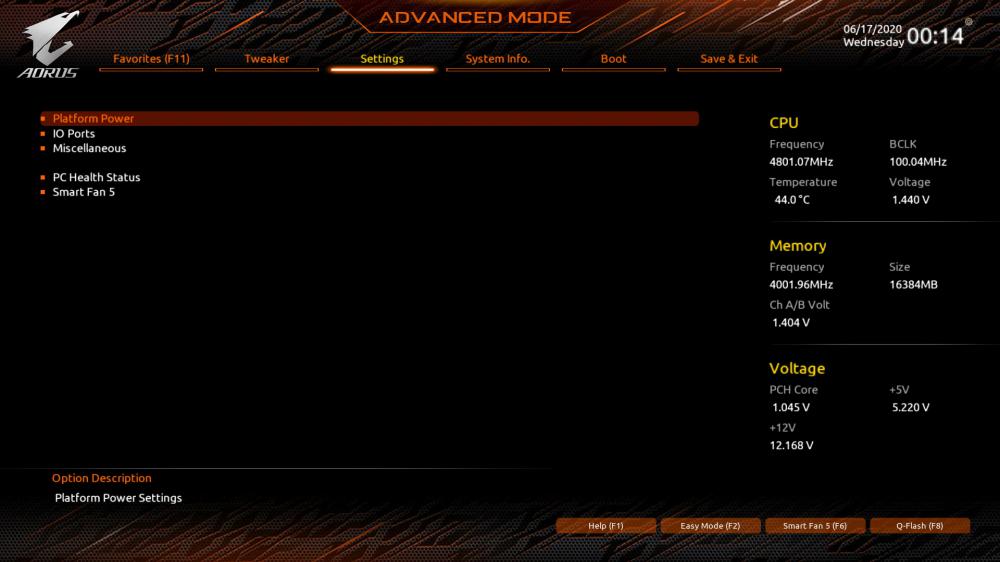

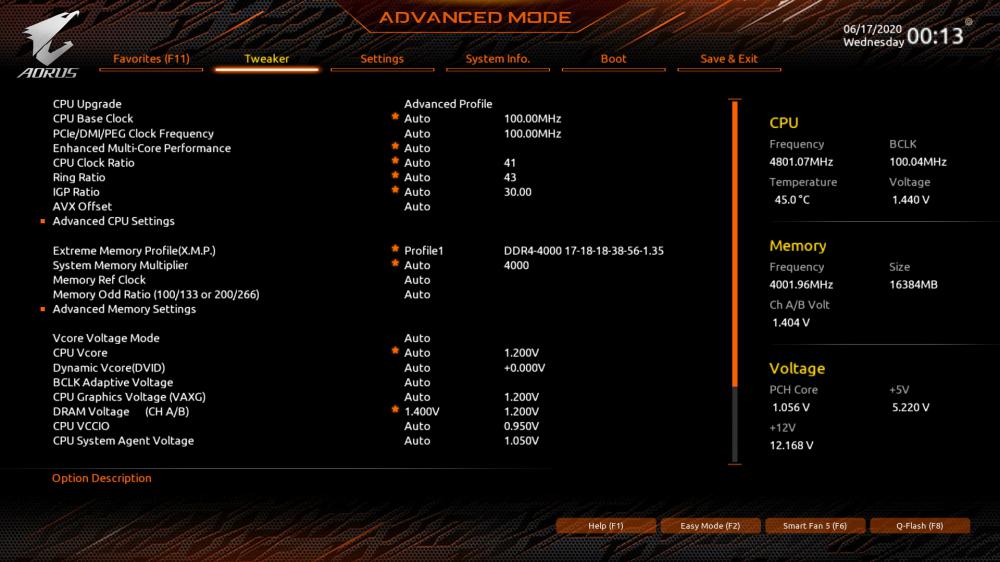

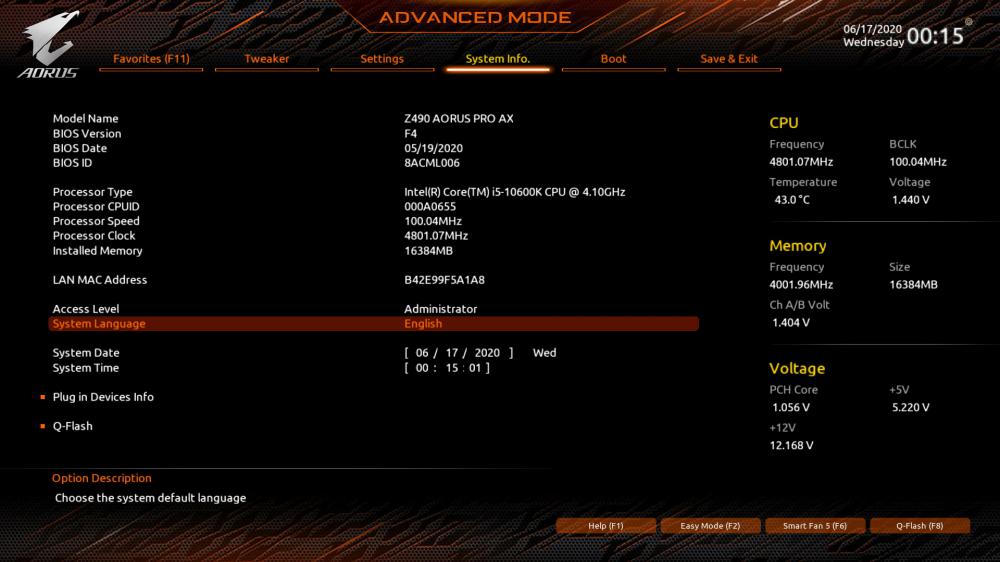

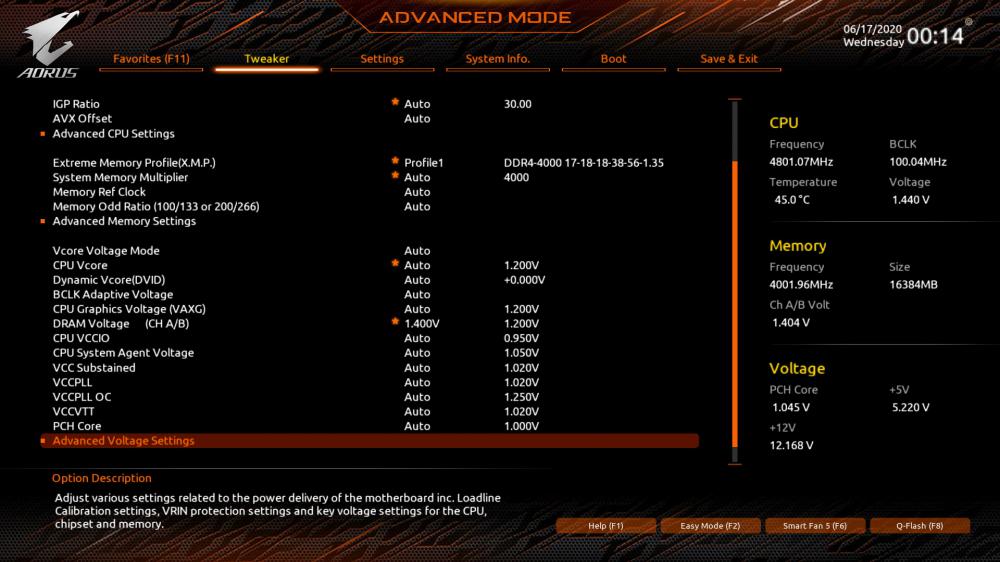

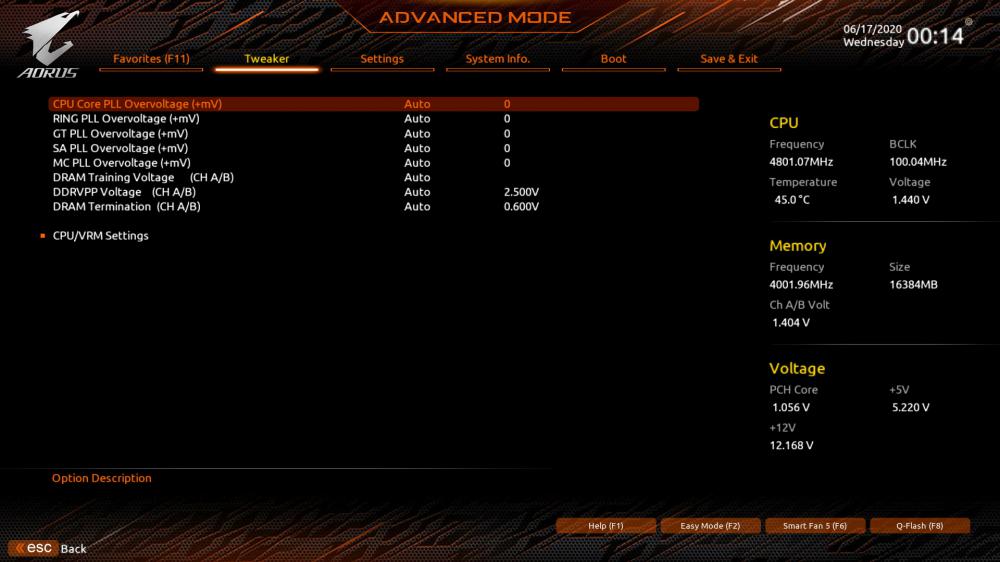

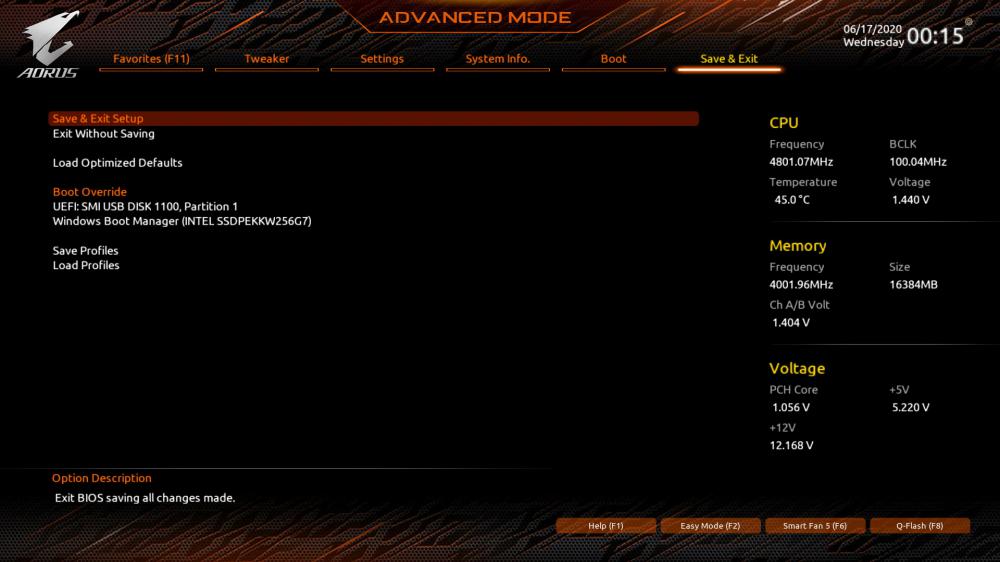

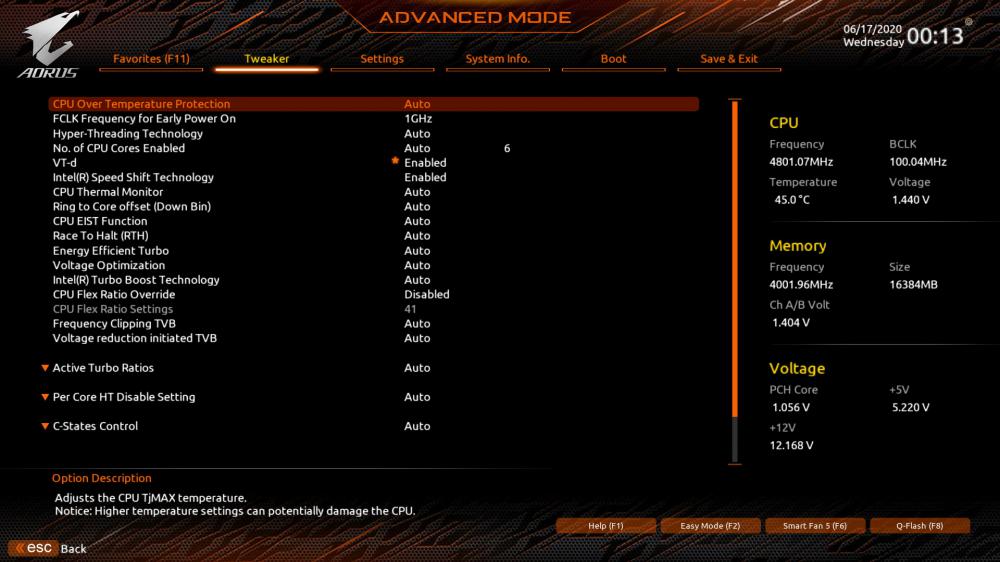

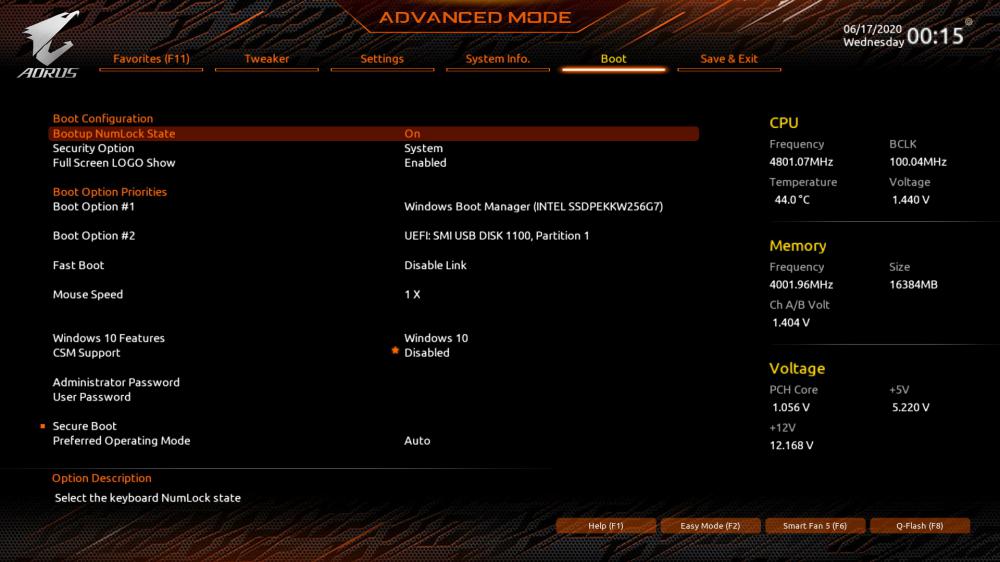

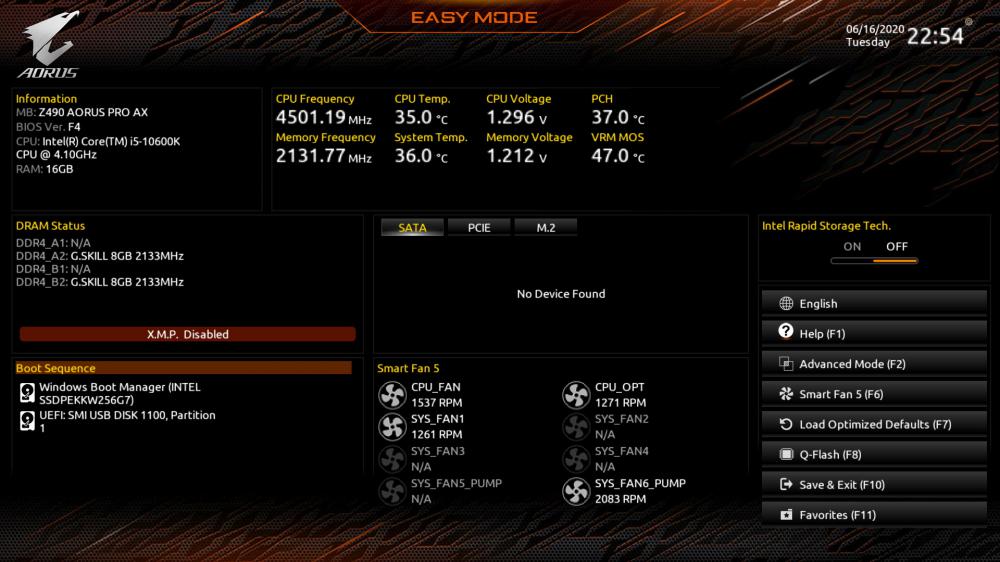

การปรับไบออสในการทดสอบ จะมีเพียงแรมที่วิ่งไปบัส 4000Mhz จากการใช้โปรไฟล์ XMP และ เลือกโหมด CPU Upgrade ไปที่ Advance Profile
Performance Test
Conclusion
Z490 AORUS PRO AX เป็นอีกหนุ่งเกมมิ่งเมนบอร์ดที่มีความลงตัวทั้งด้านการใช้งานและฟีเจอร์การใช้งานในยุค 10th Gen Intel Core ทางด้านฟีเจอร์การใช้งานที่ใส่มาใน Z490 AORUS PRO AX อาจไม่ได้ดูอลังการงานสร้างมากมายนัก แต่จะเน้นไปที่ทางด้านการใช้งานเกมมิ่ง ที่จะเข้ามาเสริมประสิทธิภาพในการประมวลผล และ รองรับการโอเวอร์คล็อกเค้นประสิทธิภาพได้เป็นอย่างดี โดยตัวเมนบอร์ดที่มีการออกแบบเน้นความดุดดันด้วยธีมสีดำ แต่ยังมีการแซมสีสันเอาไว้บ้าง ที่จากผมได้ใช้งานมากแสงสีนั้นจะเป็นสีส้มค้าง ถ้าอยากปรับเปลี่ยนแสงสีต้องปรับแต่งโดย RGB Fusion 2.0 เพิ่มเติม ในแง่มุมของประสิทธิภาพ Z490 AORUS PRO AX จัดได้ว่าืำได้ดีกับระดับการทำตลาดของเมนบอร์ดตัวนี้ ในการปรับแต่งที่ยังคงง่ายในระดับนึง แต่ถ้าอยากจะเค้นก็รองรับการปรับแต่งที่ละเอียดมากขึ้นได้เป็นอย่างดี Z490 AORUS PRO AX ทางด้านการใช้งานตามสิ่งที่อินเทลได้ผลักดันให้ในคอมพิวเตอร์ยุค 2020 กับ Wi-Fi 6 และ 2.5 Gb Ethernet แต่จะไม่มี Thunderbolt 3 มาให้ใช้งาน สำหรับวันนี้ผมก็ต้องขอลากันแต่เพียงเท่านี้ สวัสดีครับ
Price : N/A บาท
Special Thanks : GIGA-BYTE Technology Co., Ltd.
